一、概述
ZW20-12F型高壓戶外交流真空斷路器，主要用于額定電壓12kV，交流頻率50Hz的三相交流供電系統中，本設備可自行提供操作電源，內部加裝了兩相或三相電源互感器，用于檢測在線工作電流，判斷開關運行實況。以實現過流保護，過流適時保護及速斷保護功能并加裝獨立零序或ABC三相合成零序電流互感器，檢測三相零序分量，以此實現小電流接地(即單相接地)保護功能，與FTU終端配合。通過GSM，GPRS等實現人機對話，遠程控制設定功能，用于T線路接口處，可有效的隔離用戶界內故障區域，以保護非故障線路的正常運行，起到分界開關(即電子電力看門狗)功能，是10kV用戶的******設備。
二、使用環境條件
周圍空氣溫度: -30℃~+40℃；
海拔高度不超過2000m;
周圍空氣可以受到塵埃、煙、腐蝕性氣體、蒸汽或鹽霧的污染；
風速不超過34m/s(相當于圓柱表面上的700Pa)；
無經常性的劇烈震動;
污穢等級:Ⅲ級。
三、型號及含義
|
序號
|
項目
|
單位
|
參數
|
|
|
1
|
額定電壓
|
kV
|
12
|
|
|
2
|
額定電流
|
A
|
630、1000
|
|
|
3
|
額定頻率
|
Hz
|
50
|
|
|
4
|
額定短路開斷電流
|
kA
|
12.5、16、20、25
|
|
|
5
|
額定峰值耐受電流(峰值)
|
kA
|
31.5、40、50、63
|
|
|
6
|
額定短時耐受電流(4S)
|
kA
|
12.5、16、20、25
|
|
|
7
|
額定短路關合電流(峰值)
|
kA
|
31.5、40、50、63
|
|
|
8
|
機械壽命
|
次
|
10000
|
|
|
9
|
額定電流開斷次數
|
次
|
10000
|
|
|
10
|
額定短路開斷電流開斷次數
|
次
|
30
|
|
|
11
|
工頻耐壓(1min):相間、對地/斷口
|
kV
|
42
|
|
|
12
|
雷擊沖擊耐受電壓（峰值）相間、相對地、斷口
|
kV
|
75
|
|
|
13
|
二次回路1min工頻耐受
|
kV
|
2
|
|
|
14
|
凈重
|
kg
|
140
|
|

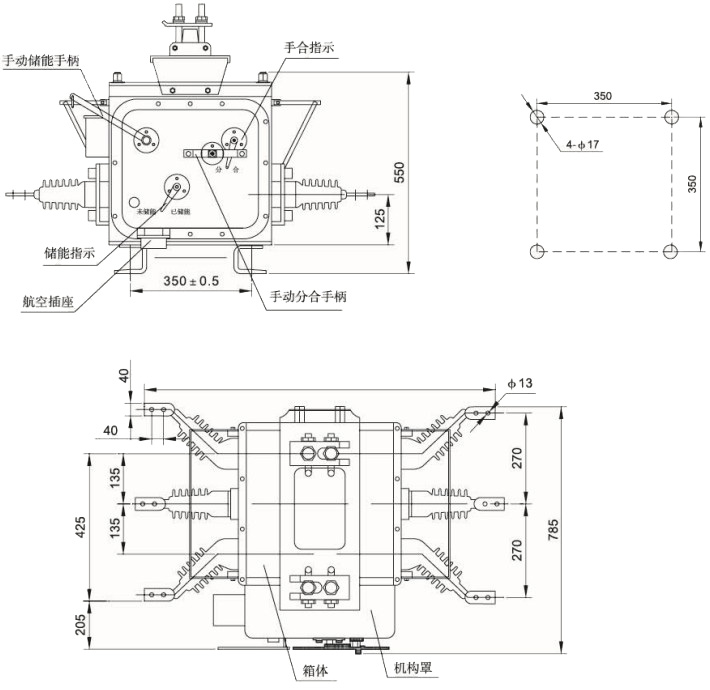

五、產品主體機構圖
