一、概述

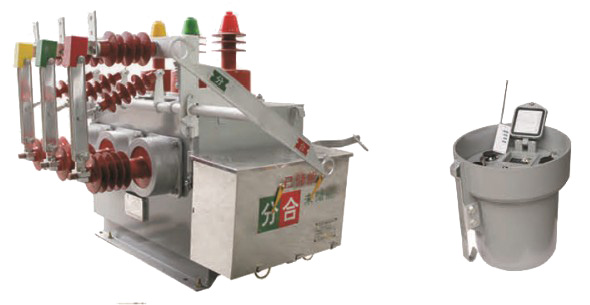

ZK-12G/630-20型戶外智能真空斷路器是主要用于額定電壓12KV，頻率50HZ的三相交流供電系統中，可有效的分?jǐn)嗑€路中的負荷電流、過載電流及短路電流。本設備內置零序電流互感器及保護電流互感器。在10kV的T接用戶線路中，可靠的分?jǐn)喙收暇€路，確保非故障線路中正常運行。本設備自身提供操作電源，也可根據用戶需要加裝雙側電壓互感器，使開關設備自動升級為環網運行，又可根據需要加裝測量、計量CT、PT，即可實現設備在線運行情況的檢測，又可實現有功及無功計量，與FTU配合使用?？赏ㄟ^GSM、GPRS等實現人機對話功能，是配網自動化******設備之一。
二、使用環境條件
周圍空氣溫度: -50℃~+40℃；
海拔高度: 不超過2000m;
周圍空氣可以受到塵埃、煙、腐蝕性氣體、蒸汽或鹽霧的污染；
風速不超過34m/s(相當于圓柱表面上的700Pa)；
來自開關設備和控制設備處部的振動或地動是可以忽略的；
污穢等級:Ⅲ級。

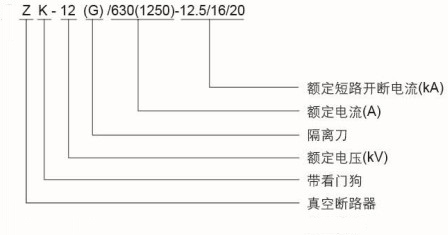

三、型號及含義
|
序號
|
項目
|
單位
|
參數
|
||
|
1
|
額定電壓
|
kV
|
12
|
||
|
2
|
額定電流
|
A
|
630 1250
|
||
|
3
|
額定頻率
|
Hz
|
50
|
||
|
4
|
額定短路開斷電流
|
kA
|
12.5
|
16
|
20
|
|
5
|
額定峰值耐受電流(峰值)
|
kA
|
31.5
|
40
|
50
|
|
6
|
額定短時耐受電流(4S)
|
kA
|
12.5
|
16
|
20
|
|
7
|
額定短路關合電流(峰值)
|
kA
|
31.5
|
40
|
50
|
|
8
|
額定短路開斷電流開斷次數
|
次
|
30
|
||
|
9
|
機械壽命
|
次
|
10000
|
||
|
10
|
工頻耐壓(1min)
|
kV
|
42
|
||
|
11
|
雷電沖擊耐受電壓(峰值)
|
kV
|
75
|
||
|
12
|
二次回路1min工頻耐壓
|
kV
|
2
|
||
|
13
|
凈重
|
kg
|
150
|
||
