服務熱線：15291197813 服務熱線：15291197813 產品中心 戶外智能真空斷路器 ZWHF-12系列戶外智能高壓真空斷路器
一、概述
ZWHF-12系列智能真空斷路器為額定電壓12KV,三相交流50HZ的高壓戶外開關設備，具有單相接地保護功能，主要用來開斷關合農網、城網和小型電力系統的負荷電流，過載電流、短路電流。該產品總體結構為三相共箱式，三相真空滅弧室置于金屬箱內，利用SMC絕緣材料相間絕緣及對地絕緣，性能可靠，絕緣強度高。
智能斷路器具備1~3次重合閘功能，且重合器參數可以整定；
智能斷路器具備合閘涌流控制、過流保護和短路速斷三段復合保護的功能，且參數可以連續整定；
智能斷路器內置獨立零序CT或合成零序，可實現小電流接地保護功能，且參數可以連續整定；
智能斷路器既可以實現有線遠方控制，也可在桿下無線遙控。用于交流50Hz，電壓12kV以內的三相電力系統，具有過載及短路保護功能，速斷保護功能定時限延時保護功能,自動重合閘功能，還可根據用戶需要配裝避雷器或隔離開關。該智能型斷路器自備電源，可就近遙控操作，備有CT，PT接口，可滿足遙測要求?？赏ㄟ^(guò)GSM、CDMA、GPRS等傳輸系統，在線監視設備運行狀態等。使設備更加人性化，是配網自動化******設備。
二、使用環境條件
周圍空氣溫度: -40℃~+50℃；
海拔高度: 不超過2000m;
******日溫差：25℃；
工作環境陽光輻射:≤0.1W/cm ；
風速不超過25m/s；
污穢等級:Ⅳ級；
履冰厚度:≤10mm；
運行環境:戶外、無易燃、易爆危險、化學腐蝕及劇烈震動的場所。
三、型號及含義
|
序號
|
項目
|
單位
|
參數
|
|
1
|
額定電壓
|
kV
|
12
|
|
2
|
額定電流
|
A
|
630
|
|
3
|
工頻耐受
|
kV
|
42/48
|
|
4
|
雷電沖擊耐壓(峰值)
|
kV
|
75/85
|
|
5
|
額定短路開斷電流(有效值)
|
kA
|
20
|
|
6
|
額定短路關合電流(峰值)
|
kA
|
50
|
|
7
|
額定操作順序
|
|
分-0.3s合分-180S合分
|
|
8
|
額定短路電流開斷次數
|
次
|
30
|
|
9
|
機械壽命
|
次
|
10000
|
|
10
|
額定操作電壓(合/分閘線圈)
|
V
|
Dc220 Ac220
|
|
11
|
動,靜觸頭允許磨損厚度
|
mm
|
3
|
|
12
|
隔離斷口斷開距離
|
mm
|
>200
|

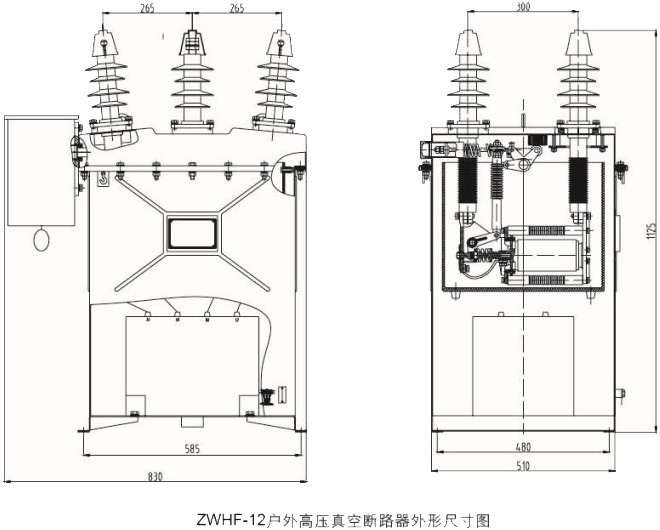

五、產品主體機構圖
